珍珠岩输送系统

一、 工况描述：

1、物料特性：

2、工况特点：

二、 客户要求：

1、生产能力：

2、控制要求：

PLC控制，自动连续性吸料/卸料。

三、 双方技术责任：

1、乙方所供设备必须严格按照甲方的产品要求及技术协议等相关技术资料设计，设备及其制造、安装应符合国家对安全、环保等的相关要求。

2、乙方完成设计后，应及时将设备的相关资料提交甲方审核，甲方负责对乙方设备生产工艺、操作的可行性进行论证和确认。

3、乙方需要甲方所提供图纸资料保密。

四、 设备概述

1、本输送设备由2个输送工位：

工位1：工作人员把小袋物料投入无尘投料站内。

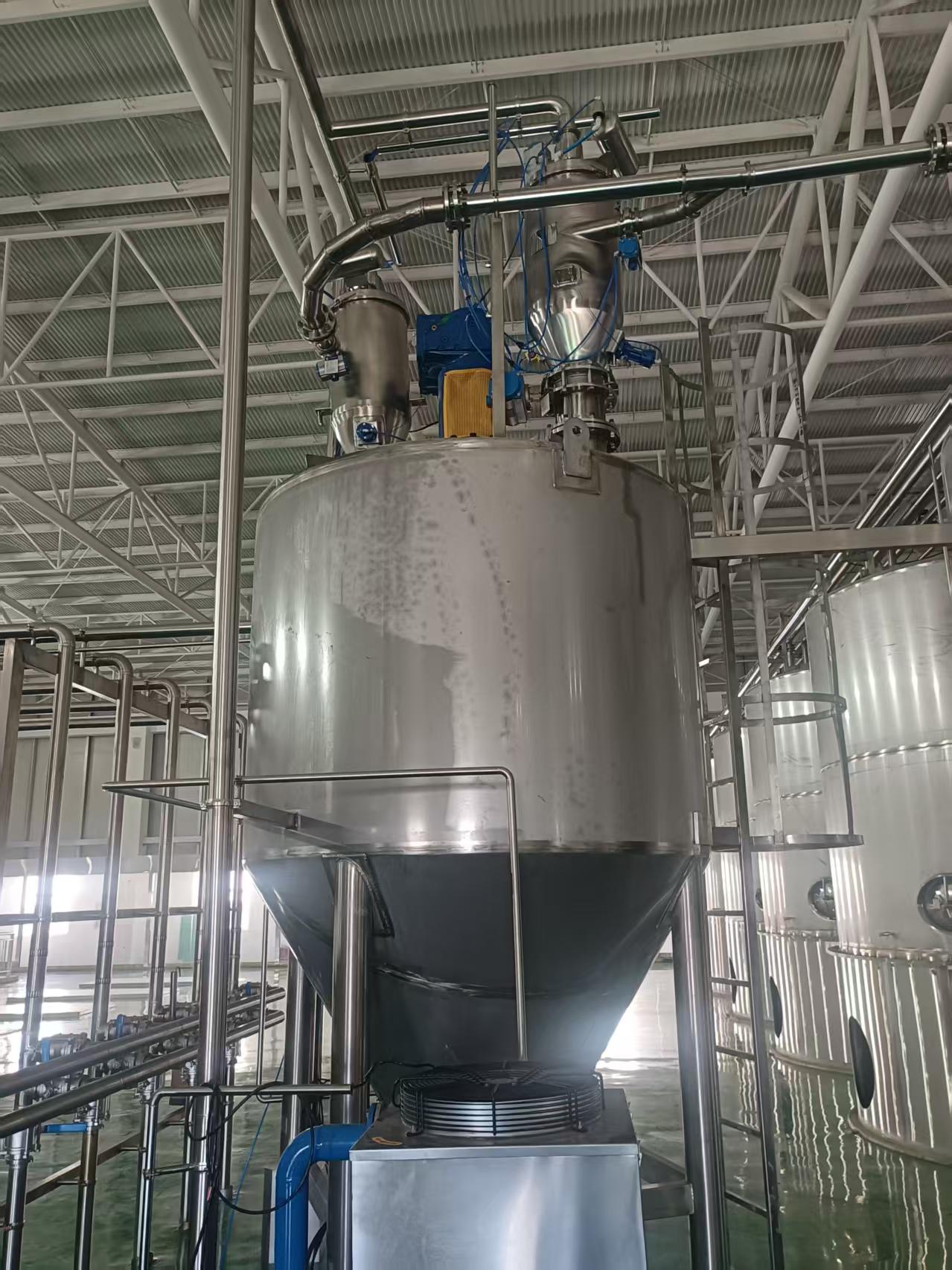

工位2：物料通过真空输送吸入1号真空仓，1号仓自动卸料，2号真空输送机启动，实现连续作业，1小时达到1吨。

 2、设备输料过程达到安全、快捷的方式，输送过程无粉尘飞扬。

无尘投料站与真空上料机通过DN89不锈钢SS304材质吸料管道，6个大弯头部分使用不锈钢SS304管道内部陶瓷工艺，实现耐磨。

3、真空上料机吸料管道总长度110米，水平90米高度20米。

4、输送原料为珍珠岩，松堆密度170kg/m³。

5、甲方提供引至设备配备的电气控制柜电缆，乙方提供现场技术指导。

6、机身材质为SS304不锈钢（有需要可以提供SS304村质证书），与物料接触部分全部为SS304不锈钢，含无尘投料站星型卸料阀、真空输送机气动碟阀。

7、设计真空上料机上料机吸料管径为φ89，真空管道为φ89（匀为SS304材质）。卖方需多配与现场管道安装焊接配件，避免因现场施工条件而造成配件不足情况。

8、制造标准： JB/T 20049-2005
